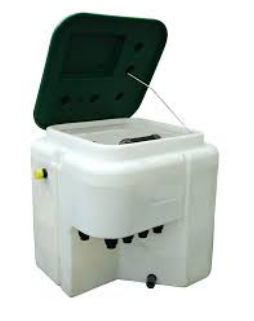

Locale tecnico EASY1 Top
pompa
filtro QUARIUS con valvola top
1.950,002.220,00 IVA inclusa

Locali tecnici EASY 1 TOP Preass.fino a 14 m³/h.

Locali tecnici EASY 1 TOP Preassemblati con filtro + pompa + aspirazioni + mandate fino a 14 m³/h.

2.120,00 IVA inclusa
2.220,00 IVA inclusa
1.950,00 IVA inclusa
SKU:EASY 1 TOPCategory: Tag:

Le caratteristiche progettuali del pozzetto EASY sono uniche nel mercato.

La principale è la possibilità di eseguire le operazioni di ordinaria manutenzione come la pulizia del filtro e della pompa senza dover entrare nel pozzetto.

I collegamenti rivolti verso il basso garantiscono che dopo il reinterro l’impianto non venga sollecitato da tensioni causate dal terreno, così facendo i collettori
non subiranno le pressioni che normalmente sono responsabili delle perdite d’acqua.

Dimensioni

Caratteristiche tecniche

– Per piscine private di piccole o medie dimensioni trattate con acqua clorata o acqua salata
– Materia prima riciclabile al 100%
– Sopporta elevati sbalzi di temperatura (-20 °C/+80 °C)
– Non favorisce lo sviluppo delle alghe quanto additivato con agenti anti UV
– Resistente ai più comuni fluidi e reagenti
– Dimensioni Locale Tecnico: 112x112x115h cm

Caratteristiche

Asta di sicurezza INOX per blocco coperchio pozzetto.

Ancoraggio pozzetto

 Pompa DAB; fissata mediante piastra di fissaggio che facilita lo smontaggio della pompa

Scarico pozzetto per svuotamento

Valvola a sei vie con bocchettoni per facilitare la rimozione della valvola per la manutenzione della massa filtrante

Filtro 10-14 con valvola TOP per seguire le operazioni senza dover entrare nel pozzetto

Etichette identificative direzionali con numerazione per individuare le valvole

Connessioni di aspirazione e mandata con bocchettone per facilitare l’orientamento delle tubazioni e sistema con calotte per chiusura di sicurezza delle uscite non utilizzate

Componenti

Locale Tecnico Vuoto

  • Materia prima riciclabile al 100%.
  • Sopporta elevati sbalzi di temperatura (-20 °C/+80 °C).
  • Non favorisce lo sviluppo delle alghe quanto additivato con agenti anti UV
  • Resistente ai più comuni fluidi e reagenti



Pompa DAB

  • Corpo pompa e ghiera prefiltro in tecnopolimero rinforzato con fibre di vetro.
  • Coperchio prefiltro in policarbonato trasparente e antiossidante, per garantire una visibilità costante nel tempo.
  • Filtro in nylon.
  • Girante in tecnopolimero rinforzata con fibre di vetro, sviluppata per garantire una totale copertura e isolamento rinforzato.
  • Tenuta meccanica in carbone/allumina/NBR/AISI 316. O-ring corpo pompa in NBR, viteria e ghiere di rinforzo in acciaio AISI 304.
  • Tappi di carico e scarico a farfalla che non richiedono l’utilizzo di utensili per la rimozione e il riposizionamento.
  • Grado di protezione del motore e della morsettiera: IP 55
  • Classe di isolamento: F. Tensioni di serie: monofase 220/240V – 50 Hz.
  • Campo di funzionamento: fino a 42 m3/h con prevalenza fino a 22 mt.
  • Liquido pompato: acqua pulita o leggermente sporca con corpi solidi in sospensione, fibre lunghe; acqua particolarmente
  • aggressiva con alte percentuali di cloro/bromo e PHMB (Poli Esametilene Biguanide) o acqua trattata con processo cloro elettrolisi.
  • Campo di temperatura del liquido: fino a 60° C. Massima temperatura ambiente: +50° C. Massima pressione d’esercizio: 2,5 bar. Installazione: fissa o portatile
    in posizione orizzontale.



Filtro a Sabbia AQUARIUS

Modello 10 mc/h

– Portata a nominale: 10 mc/h
– Potenza pompa: 0,75 HP
– Diametro filtro: Ø 530
– Attacchi: 50 mm
– Altezza letto filtrante: 400 mm
– Sabbia: 100 kg
– Peso filtro: 18 kg

Modello 14 mc/h

– Portata a nominale: 14 mc/h
– Potenza pompa: 1,0 HP
– Diametro filtro: Ø 620
– Attacchi: 50 mm
– Altezza letto filtrante: 400 mm
– Sabbia: 150 kg
– Peso filtro: 21 kg

Modelli a confronto:

 Locale Tecnico EASY 1 TOP + Filtro a Sabbia AQUARIUS valvola TOP da 6 m³/h

  • Portata fino a 6 m³/h a velocità 50 m³/h
  • Diametro filtro: 450 mm
  • Altezza letto filtrante: 300
  • Tipo di distribuzione interna: candelette
  • Connessioni: Ø 50
  • Potenza pompa: 0,50/0,37 HP/kW
  • N° 2 aspirazioni D.50
  • N° 1 uscite per bocchette D.50

Locale Tecnico EASY 1 TOP + Filtro a Sabbia AQUARIUS valvola TOP da 10 m³/h

  • Portata fino a 10 m³/h a velocità 50 m³/h
  • Diametro filtro: 530 mm
  • Superficie filtrante: 0,21 m³
  • Altezza letto filtrante: 400 mm
  • Tipo di distribuzione interna: candelette
  • Connessioni: Ø 50
  • Potenza pompa: 0,75 HP
  • N° 3 aspirazioni D.50
  • N° 3 uscite per bocchette D.50

Locale Tecnico EASY 1 TOP + Filtro a Sabbia AQUARIUS valvola TOP da 14 m³/h

  • Portata fino a 14 m³/h a velocità 50 m³/h
  • Diametro filtro: 620 mm
  • Superficie filtrante: 0,28 m³
  • Altezza letto filtrante: 400 mm
  • Tipo di distribuzione interna: candelette
  • Connessioni: Ø 50
  • Potenza pompa: 1,00 HP
  • N° 4 aspirazioni D.50
  • N° 3 uscite per bocchette D.50

Esempi di installazione :

Garanzia 2 anni

Riassunto delle istruzioni per la posa dei pozzetti a cura dell’installatore

Il locale tecnico va installato ad almeno 3,5 m di distanza dalla vasca balneabile (CEI 64-8/7 sez.702).
Va posizionato sopra una caldana di calcestruzzo leggermente armato dello spessore di 10-15 cm. Le dimensioni della caldana sono in funzione dei modelli e specificati sulle istruzioni di montaggio che accompagnano i pozzetti.
Lo scavo dovrà essere realizzato 20 cm più largo rispetto alle dimensioni del pozzetto mentre sulla parte anteriore dovrà essere lasciato uno spazio di 60 cm per permettere l’allacciamento delle tubazioni.
Nonostante le nervature predisposte, il pozzetto non è autoportante e va opportunamente protetto con dei blocchetti in cemento vibrato montati a secco in controventatura quasi fino al piano di campagna (-20 cm. max.) ed ancorato alla caldana per evitare l’emersione in caso di presenza di acqua di falda.
Da collegare a scarico gravitazionale, se possibile, per consentire lo smaltimento dell’acqua di risulta in caso di perdite accidentali dei tubi che potrebbero generare problemi alla pompa e alle parti elettriche. La parte anteriore, da dove partono le tubazioni, dovrà essere supportata nella parte inferiore da muretti di sostegno e riempita con materiale arido. Le tubazioni dovranno essere ricoperte di sabbia per evitare schiacciamenti o rotture.

All’interno di ogni pozzetto sono presenti le istruzioni di posa complete che vanno assolutamente rispettate pena il decadimento della garanzia
