locale easy fit kit abatik
3.170,004.276,00 IVA inclusa

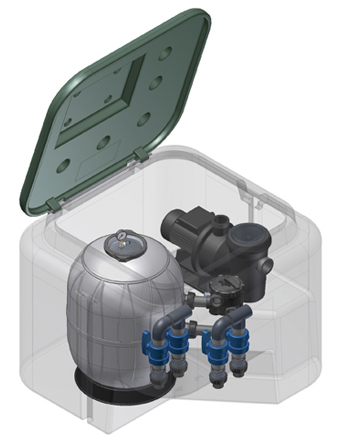

Locali tecnici EASY 2 Side Preass. fino a 22 m³/h.

Locali tecnici EASY 2 Side Preassemblati con filtro + pompa + aspirazioni + mandate fino a 22m³/h.

3.170,00 IVA inclusa
3.710,00 IVA inclusa
4.276,00 IVA inclusa
SKU:EASY 2 SideCategories: , Tags:

La principale è la possibilità di eseguire le operazioni di ordinaria manutenzione come la pulizia del filtro e della pompa senza dovere entrare nel pozzetto.

I collegamenti rivolti verso il basso garantiscono che dopo il reinterro l’impianto non venga sollecitato da tensioni causate dal terreno, cosi facendo i collettori non subiranno le pressioni che normalmente sono responsabili delle perdite d’acqua.

Dimensioni

Dimensioni locale tecnico: 137x144x93h cm.

Caratteristiche tecniche

Per piscine private di piccole o medie dimensioni trattate con acqua clorata o acqua salata
Materia prima riciclabile al 100%
Sopporta elevati sbalzi di temperatura (-20 °C/+80 °C)
Non favorisce lo sviluppo delle alghe quanto additivato con agenti anti UV
Resistente ai più comuni fluidi e reagenti
Dimensioni Locale Tecnico: 137x144x93h cm

Caratteristiche

Asta di sicurezza INOX per blocco coperchio pozzetto

Ancoraggio pozzetto

Pompa 1.00-2.00 HP fissata mediante piastra di fissaggio che facilita lo smontaggio della pompa

Scarico pozzetto per svuotamento

Valvola a sei vie con bocchettoni per facilitare la rimozione della valvola per la manutenzione della massa filtrante

Filtro 14-22 con valvola SIDE per seguire le operazioni senza dover entrare nel pozzetto

Etichette identificative direzionali con numerazione per individuare le valvole

Connessioni di aspirazione e mandata con bocchettone per facilitare l’orientamento delle tubazioni e sistema con calotte per chiusura di sicurezza delle uscite non utilizzate

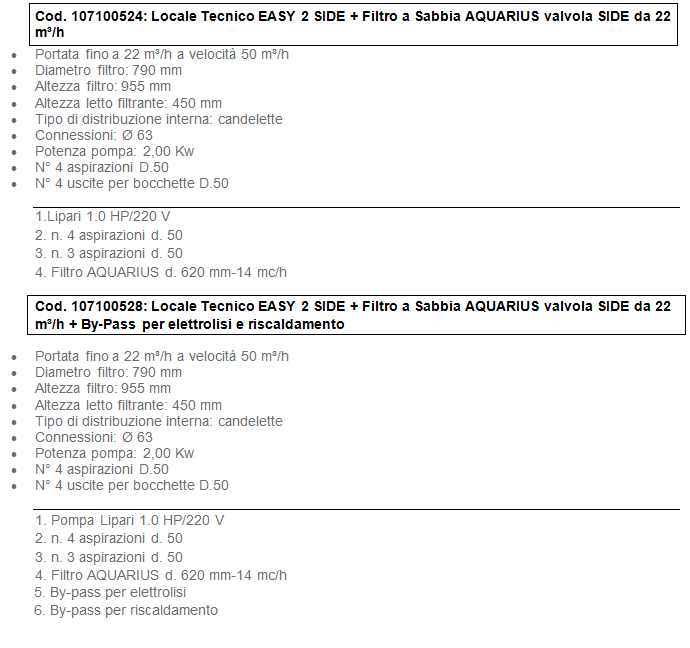

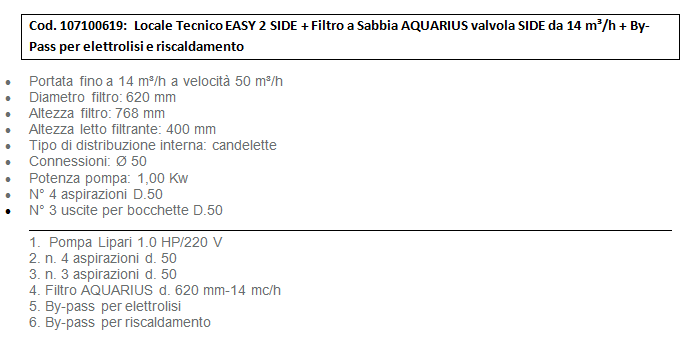

Modelli a confronto

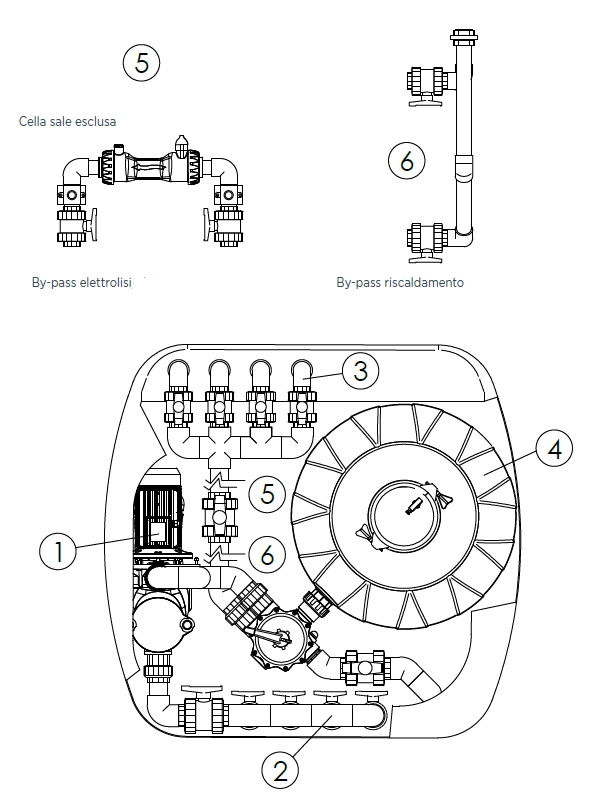

Componenti

Locale Tecnico Vuoto

– Materia prima riciclabile al 100%.
– Sopporta elevati sbalzi di temperatura (-20 °C/+80 °C).
– Non favorisce lo sviluppo delle alghe quanto additivato con agenti anti UV
– Resistente ai più comuni fluidi e reagenti

Pompa LIPARI

– Corpo pompa e ghiera prefiltro in polipropilene rinforzato con fibre di vetro
– Coperchio prefiltro in PVC trasparente
– Girante in noryl rinforzata con fibre di vetro
– Tenuta meccanica in grafite/allumina/VITON/AISI 316
– O-ring corpo pompa in VITON, viteria e ghiere di rinforzo in acciaio AISI 304
– Tappi di carico e scarico a farfalla che non richiedono l’utilizzo di utensili per la rimozione e il riposizionamento
– Grado di protezione del motore e della morsettiera: IP 55
– Classe di isolamento: F
– Tensioni di serie: monofase 220/240V – 50 Hz
– Campo di funzionamento: fino a 16 m3/h con prevalenza fino a 10 m
– Liquido pompato: acqua pulita o leggermente sporca con corpi solidi in sospensione
– Campo di temperatura del liquido: fino a 50°C
– Massima temperatura ambiente: +50°C
– Massima pressione d’esercizio: 2,5 bar
– Installazione: fissa o portatile in posizione orizzontale

Filtro a Sabbia AQUARIUS con valvola laterale

Modello 14 mc/h

– Portata a nominale: 14 mc/h
– Diametro filtro: Ø 620
– Attacchi: 50 mm
– Altezza letto filtrante: 400 mm
– Sabbia: 150 kg
– Peso filtro: 14 kg

Modello 22 mc/h

– Portata a nominale: 22 mc/h
– Diametro filtro: Ø 790
– Attacchi: 63 mm
– Altezza letto filtrante: 450 mm
– Sabbia: 250 kg
– Peso filtro: 27 kg

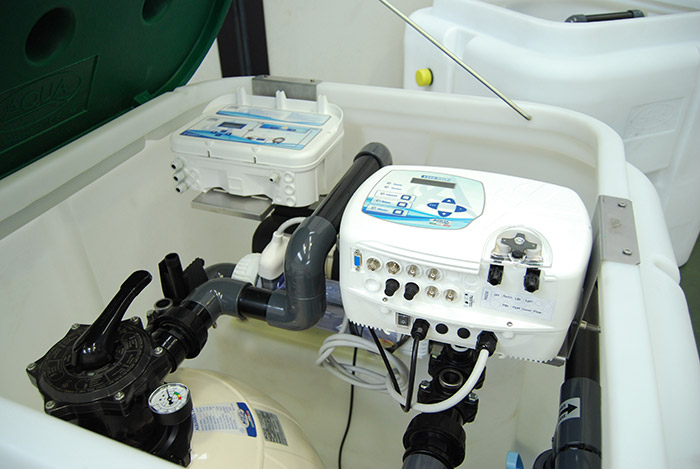

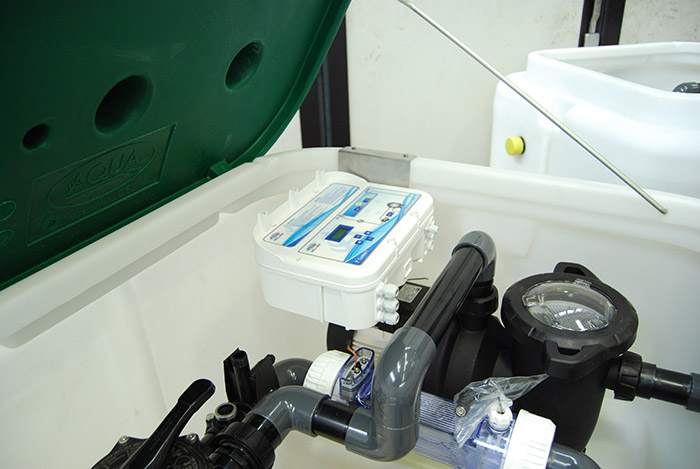

Esempi di installazione

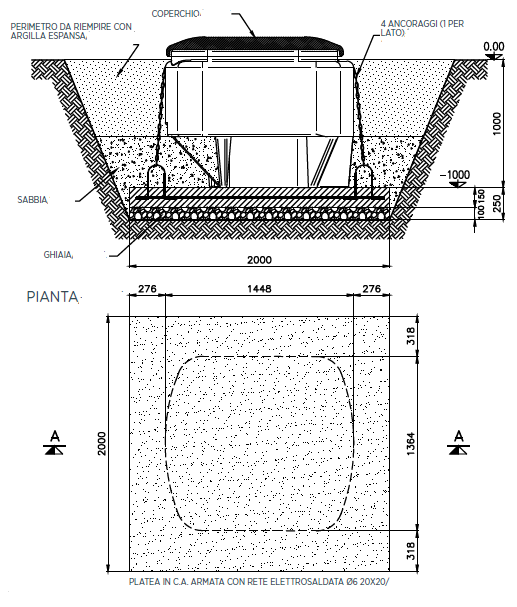

Riassunto delle istruzioni per la posa dei pozzetti a cura dell’installatore

Il locale tecnico va installato ad almeno 3,5 m di distanza dalla vasca balneabile (CEI 64-8/7 sez.702).
Va posizionato sopra una caldana di calcestruzzo leggermente armato dello spessore di 10-15 cm. Le dimensioni della caldana sono in funzione dei modelli e specificati sulle istruzioni di montaggio che accompagnano i pozzetti.
Lo scavo dovrà essere realizzato 20 cm più largo rispetto alle dimensioni del pozzetto mentre sulla parte anteriore dovrà essere lasciato uno spazio di 60 cm per permettere l’allacciamento delle tubazioni.
Nonostante le nervature predisposte, il pozzetto non è autoportante e va opportunamente protetto con dei blocchetti in cemento vibrato montati a secco in controventatura quasi fino al piano di campagna (-20 cm. max.) ed ancorato alla caldana per evitare l’emersione in caso di presenza di acqua di falda.
Da collegare a scarico gravitazionale, se possibile, per consentire lo smaltimento dell’acqua di risulta in caso di perdite accidentali dei tubi che potrebbero generare problemi alla pompa e alle parti elettriche.La parte anteriore, da dove partono le tubazioni, dovrà essere supportata nella parte inferiore da muretti di sostegno e riempita con materiale arido. Le tubazioni dovranno essere ricoperte di sabbia per evitare schiacciamenti o rotture.

All’interno di ogni pozzetto sono presenti le istruzioni di posa complete che vanno assolutamente rispettate pena il decadimento della garanzia
