Pompa peristaltica digitale integrata con strumento pH.
Funzionamento semplice, preciso e flessibile.
Display digitale sempre acceso anche in caso di assenza flusso di circolazione, controllo presenza/assenza flusso mediante collegamento alla pompa di ricircolo (Inhibit).

Predisposizione sonda di livello.

Dimensioni





Esempio di installazione



Funzionamento :

La pompa permette di dosare in modo proporzionale un prodotto chimico per aumentare (funzionamento Alcalino) o ridurre (funzionamento Acido) il pH della piscina.
Il dosaggio può essere condizionato dallo stato della pompa di ricircolo
L’acquisizione del valore di pH è realizzata mediante una sonda pH di tipo elettronico, che richiede la calibrazione e la manutenzione periodica.

Il dosaggio è effettuato ciclicamente:

Ad ogni ciclo la pompa viene attivata per un tempo, che è funzione della differenza tra il valore del pH acquisito e il valore di Setpoint pH impostato (da 5.00 a 9.00 pH); il tempo di dosaggio della pompa (Ton) è calcolato in modo proporzionale all’interno del range dei valori .

Caratteristiche tecniche

• Alimentazione: Standard 230 VAC
• Assorbimento: 15 Watt (max)
• Ingressi livello: Standard
• Ingressi INHIBIT: 230 VAC per attivazione e consenso al dosaggio (pompa circolazione)
• Interruttore: On/Off/Adescamento
• Tipologia sonda: Elettrodo pH
• Statistiche: Misura pH medio misurato
• Buzzer: O.F.A., pH piscina, temperatura, Off, O.F.d., Sensore di livello.
• Installazione Menu utente per installazione rapida.



Modello LIGHT

• Range 5-9 pH (allarme range impostabile)
• Modo Pausa

Modello PRO

• Range ridotto 5-9pH (tipico Piscina)
• Pred. sonda Temperatura
• Allarmi Range/Manutenzione/OFA/Temperatura
• Statistiche: Misura pH medio misurato
• Buzzer

Caratteristiche principali

I tasti Incremento/Decremento consentono di modificare i valori numerici e di scorrere le liste di opzioni per tutte le voci di menu modificabili.

Il tasto Enter consente l’accesso e l’uscita dalle varie voci dei sottomenu.

Il tasto Function consente lo scorrimento delle voci del Menu.

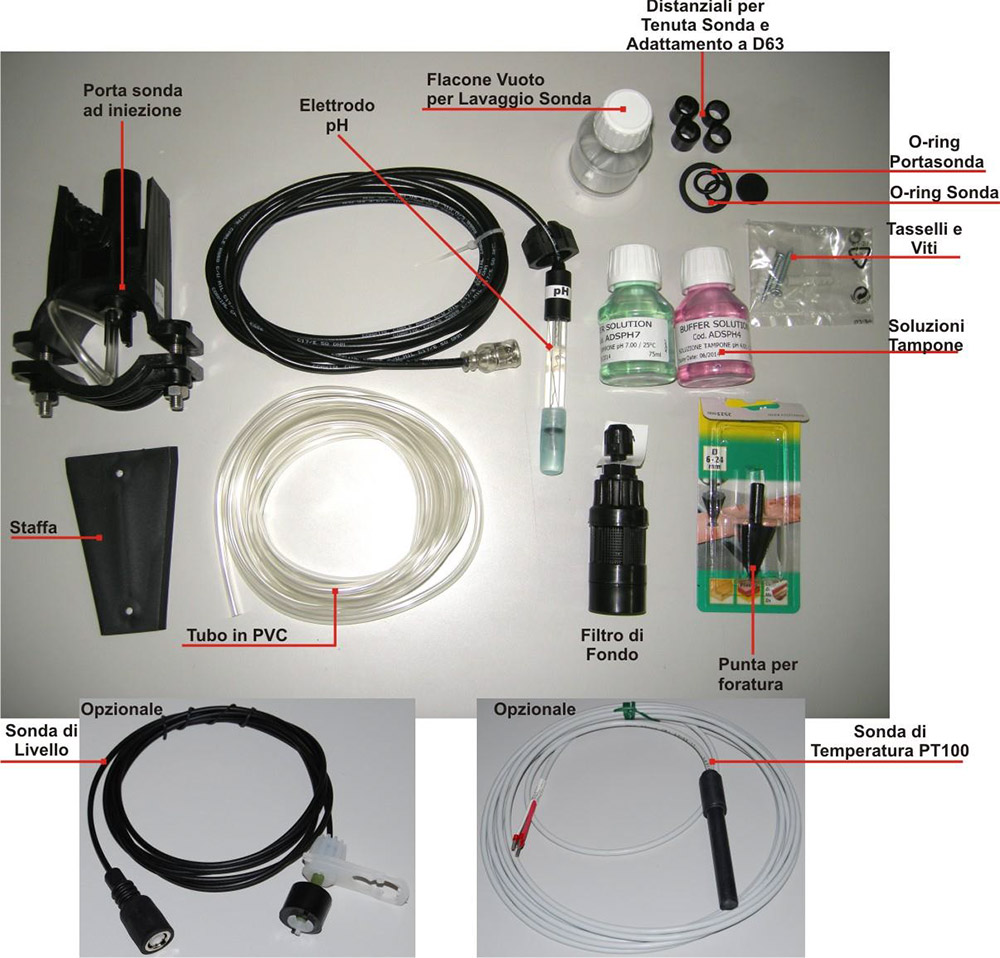

Kit installazione

1. Porta sonda ad iniezione
2. Elettrodo pH
3. Flacone vuoto per lavaggio sonda
4. Distanziali per tenuta sonda e adattamento a D63
5. O-ring portasonda 6. O-ring sonda
7. Tasselli e viti 8. Soluzioni tampone
9. Staffa
10. Tubo in PVC
11. Filtro di fondo
12. Punta per foratura

Opzionale:

13a. Sonda di livello
13b. Sonda di temperatura PT100

Cos’è una pompa dosatrice peristaltica?

E’ un sistema per il pompaggio di prodotti chimici in acqua.
Semplici e tecnologicamente avanzate, hanno costi di fabbricazione e manutenzione più bassi rispetto ad altre tipi di pompe.
Serve per automatizzare la regolazione del pH, e mantenere costante il valore che preferite per la vostra piscina.
Una sonda installata sul circuito di filtrazione misura il pH dell’acqua, se questo é più elevato del valore programmato allora la pompa di iniezione si metterà in moto ed inietterà nel circuito di filtrazione la quantità di prodotto pH – necessaria a correggere il pH.
La pompa di iniezione é del tipo peristaltico ed offre percio’ un funzionamento silenzioso.

Consigli per l’utilizzo

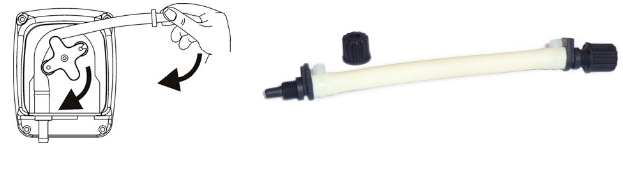

Il tubo utilizzato all’interno della pompa peristaltica è composto in Santoprene, un materiale elastico e resistente.
A causa dei continui solleciti della girante e dei prodotti chimici utilizzati è soggetto ad usura, consigliamo di effettuare sempre un controllo accurato ad inizio stagione per assicurarsi che il tubo mantenga sempre la sua caratteristica elasticità e non presenti fori che possano rischiare la fuoriuscita del fluido chimico.
E’ inoltre consigliato lubrificare la girante o i pezzi che sono soggetti ad usura, eseguendo un movimento rotatorio.

Normative

n° 2004/108/CE Direttiva EMC
n° 2006/95/CE “DBT Low Voltage Directive”
n° 2011/65/UE , 2002/96/CE “direttive RoHs e WEEE”
