Descrizione
Pompa peristaltica digitale integrata con strumento Rx.
Ideale per il dosaggio proporzionale del cloro e di altri disinfettanti per la piscina.
Funzionamento semplice, preciso e flessibile.
Range di misura 500-900mV, display digitale sempre acceso anche in caso di assenza flusso di circolazione, controllo presenza/ assenza flusso mediante collegamento alla pompa di ricircolo (Inhibit).
Predisposizione sonda di livello.
Composizione del kit: elettrodo Rx, tubo 4 mt aspirazione/mandata, 1 soluzione tampone mV per calibrazione elettrodo, staffa fissaggio a parete e tasselli, collare 2 in 1 porta elettrodo e iniezione prodotto adatto per tubazioni DN50-63 ADPSTC, filtro di fondo.
Dimensioni

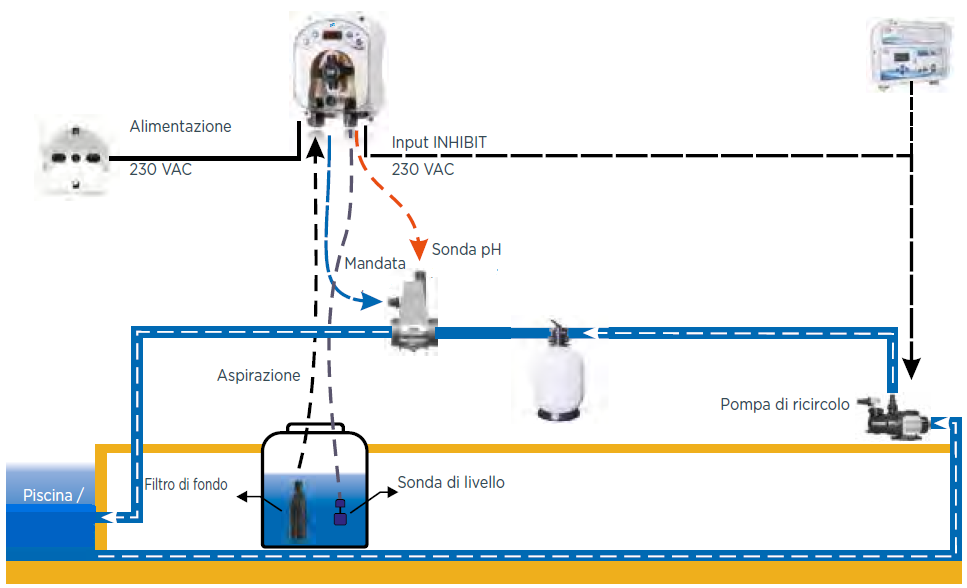

Esempio di installazione
Funzionamento
La pompa modello Rx dosa prodotti chimici che aumentano il potenziale di Redox.
L’acquisizione del valore di redox è realizzata mediante una sonda Rx di tipo elettronico, che richiede calibrazione e manutenzione periodica.
Il dosaggio è effettuato ciclicamente: ad ogni ciclo la pompa viene attivata per un tempo, che è funzione della differenza tra il valore del potenziale redox acquisito e il valore di Setpoint Rx impostato (da -999 a 999 mV);
il tempo di dosaggio della pompa (Ton) è calcolato in modo proporzionale all’interno del range dei valori.
Caratteristiche tecniche
- Alimentazione: Standard 230 VAC
- Assorbimento: 15 Watt (max)
- Ingressi livello: Standard
- Ingressi INHIBIT: 230 VAC per attivazione e consenso al dosaggio (pompa circolazione)
- Interruttore: On/Off/Adescamento
- Tipologia sonda: Elettrodo Rx
MODELLO LIGHT
- Range 0-999 mV (allarme range impostabile)
- Modo Pausa
MODELLO PRO
- Range ridotto 500-900 mV (tipico Piscina)
- Allarmi Range/Manutenzione/OFA
- Statistiche: mV medio misurato
- Buzzer
Caratteristiche principali
I tasti Incremento/Decremento consentono di modificare i valori numerici e di scorrere le liste di opzioni per tutte le voci di menu modificabili.
Il tasto Enter consente l’accesso e l’uscita dalle varie voci dei sottomenu.
Il tasto Function consente lo scorrimento delle voci del Menu.

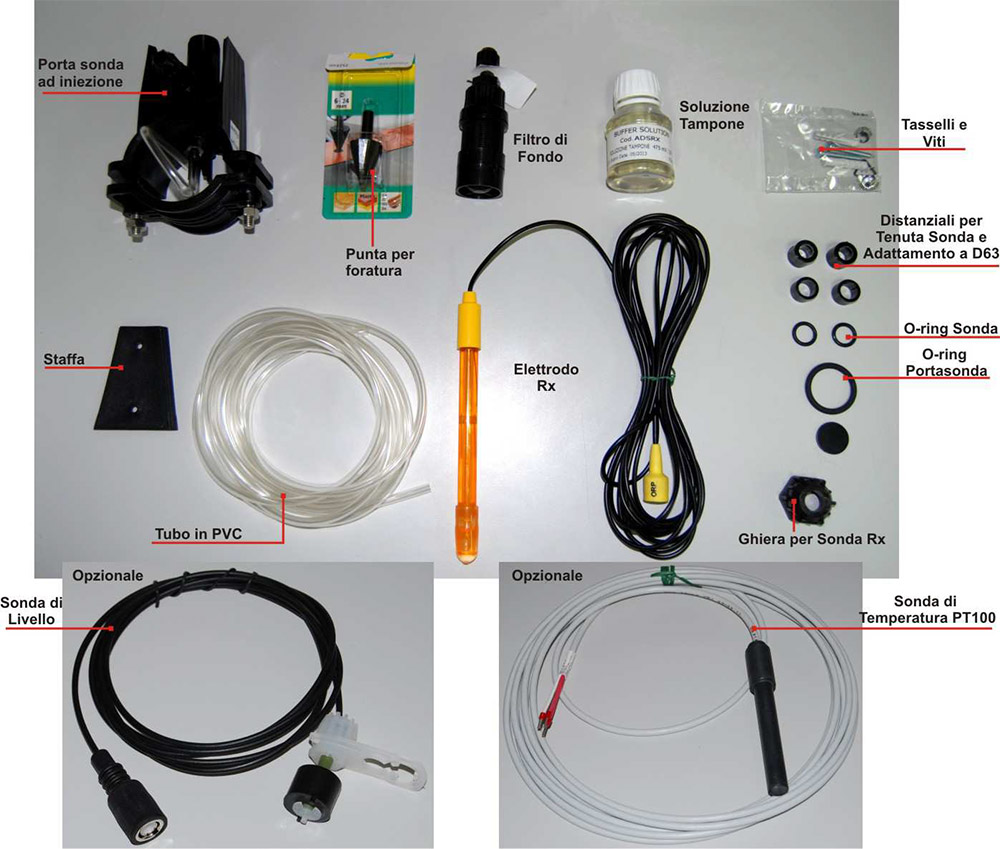

Kit installazione
1. Porta sonda ad iniezione
2. Punta per foratura
3. Filtro di fondo
4. Soluzione tampone
5. Tasselli e viti 6. Staffa
7. Tubo in PVC 8. Elettrodo Ex
9. Distanziali per tenuta sonda e adattamento a D63
10. O-ring sonda
11. O-ring portasonda
12. Ghiera per sonda Rx
Opzionale:
13a. Sonda di livello
13b. Sonda di temperatura PT100
Cos’è una pompa dosatrice peristaltica?
E’ un sistema per il pompaggio di prodotti chimici in acqua.
Semplici e tecnologicamente avanzate, hanno costi di fabbricazione e manutenzione più bassi rispetto ad altre tipi di pompe.
Serve per automatizzare la regolazione del pH, e mantenere costante il valore che preferite per la vostra piscina.
Una sonda installata sul circuito di filtrazione misura il pH dell’acqua, se questo é più elevato del valore programmato allora la pompa di iniezione si metterà in moto ed inietterà nel circuito di filtrazione la quantità di prodotto pH – necessaria a correggere il pH.
La pompa di iniezione é del tipo peristaltico ed offre percio’ un funzionamento silenzioso.
Consigli per l’utilizzo
Il tubo utilizzato all’interno della pompa peristaltica è composto in Santoprene, un materiale elastico e resistente.
A causa dei continui solleciti della girante e dei prodotti chimici utilizzati è soggetto ad usura, consigliamo di effettuare sempre un controllo accurato ad inizio stagione per assicurarsi che il tubo mantenga sempre la sua caratteristica elasticità e non presenti fori che possano rischiare la fuoriuscita del fluido chimico.
E’ inoltre consigliato lubrificare la girante o i pezzi che sono soggetti ad usura, eseguendo un movimento rotatorio.
Normative
n° 2004/108/CE Direttiva EMC
n° 2006/95/CE “DBT Low Voltage Directive”
n° 2011/65/UE , 2002/96/CE “direttive RoHs e WEEE”
Garanzia 2 anni
